En topografía y cartografía hay un enemigo clásico: la vegetación. Los árboles y el matorral esconden el suelo real y limitan a las técnicas que solo «ven» la superficie. La tecnología dron LiDAR resuelve precisamente ese problema, porque su láser es capaz de atravesar los huecos del follaje y devolver el terreno que hay debajo. En este artículo explicamos qué es el escaneado láser con dron, en qué se diferencia de la fotogrametría, y mostramos un caso real en el que recuperamos el suelo bajo un bosque denso para usos de prevención de incendios, modelos hidráulicos y proyectos de ingeniería.
Nube de puntos LiDAR coloreada por cotas de un cauce con arbolado, capturada con dron.
¿Qué es el dron LiDAR?
El LiDAR (Light Detection and Ranging) es un sensor que emite millones de pulsos láser por segundo y mide el tiempo que tardan en rebotar. Montado en un dron y combinado con posicionamiento RTK, genera una nube de puntos 3D del terreno con precisión centimétrica. A diferencia de una cámara, el láser no necesita «ver» una textura: emite su propia energía y registra varios retornos por pulso. Eso es lo que le permite colarse entre las hojas y registrar tanto la copa de los árboles como el suelo que queda por debajo.
En Droneit utilizamos escaneado láser con dron para capturar datos geoespaciales en 3D incluso en entornos con vegetación densa. El sistema combina láser y RTK para producir nubes de puntos detalladas, optimizando recursos y reduciendo costes y tiempos frente a los métodos tradicionales de topografía.
LiDAR con dron vs. fotogrametría: ¿cuándo usar cada uno?
La fotogrametría con dron reconstruye un modelo 3D a partir de muchas fotografías solapadas. Es una técnica excelente, económica y de altísima resolución visual para ortomosaicos, cartografía y modelos de superficies despejadas, y alcanza precisiones de 1–2 cm/píxel con apoyo de puntos de control (GCP) y RTK. Su límite es físico: si la cámara no ve el suelo —porque lo tapa la vegetación— no puede reconstruirlo.
Ahí es donde gana el dron LiDAR. Al registrar varios retornos por pulso, separa la vegetación del terreno y permite reconstruir el suelo real bajo la masa forestal. En la práctica, ambas tecnologías son complementarias: la fotogrametría aporta el detalle visual y el ortomosaico; el LiDAR aporta el modelo digital del terreno (MDT) fiable allí donde hay cobertura vegetal. En muchos proyectos las combinamos.
Ortofoto del cauce con arbolado: la imagen aérea muestra la copa, pero no el terreno que hay debajo.
Caso de éxito: ver el terreno bajo un bosque denso
Para ilustrar el valor del LiDAR aéreo tomamos un ejemplo real: el levantamiento de una llera (cauce) con arbolado y de un terreno bajo bosque denso. El objetivo era obtener el suelo real para estudios de prevención de incendios y análisis del terreno. Estos son los pasos del flujo de trabajo.

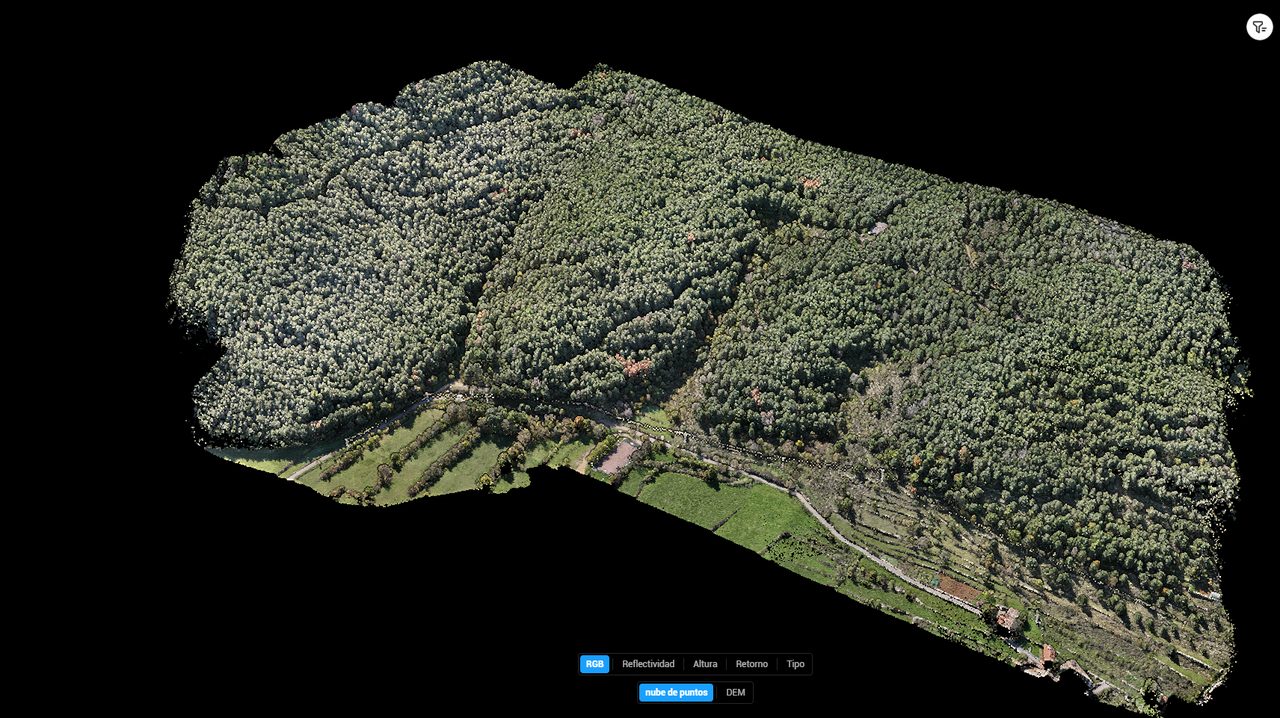

El primer producto es la nube de puntos completa, coloreada por altura. Aquí aparece todo: copas, troncos, matorral y suelo. Es un retrato tridimensional fiel de la realidad, pero la vegetación todavía domina la escena.
Gracias a los múltiples retornos del láser, clasificamos los puntos y separamos la vegetación del suelo. En el perfil se aprecia cómo, debajo de los árboles, aparece una línea continua de terreno (en naranja) que ninguna cámara habría podido capturar. Esta discriminación de la vegetación es la gran ventaja diferencial del dron LiDAR.

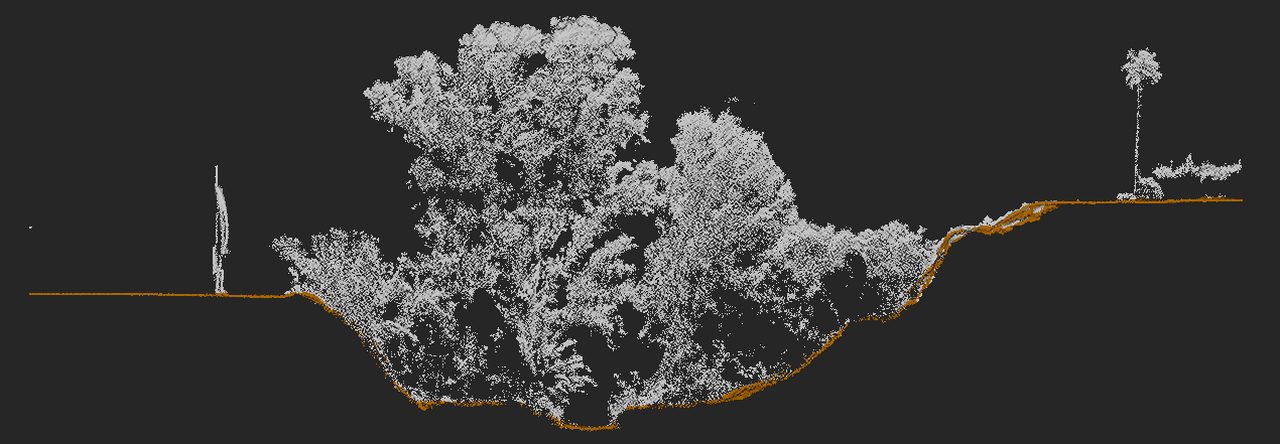

Perfil del LiDAR: en gris la vegetación; en naranja, la línea del terreno recuperada bajo el bosque.

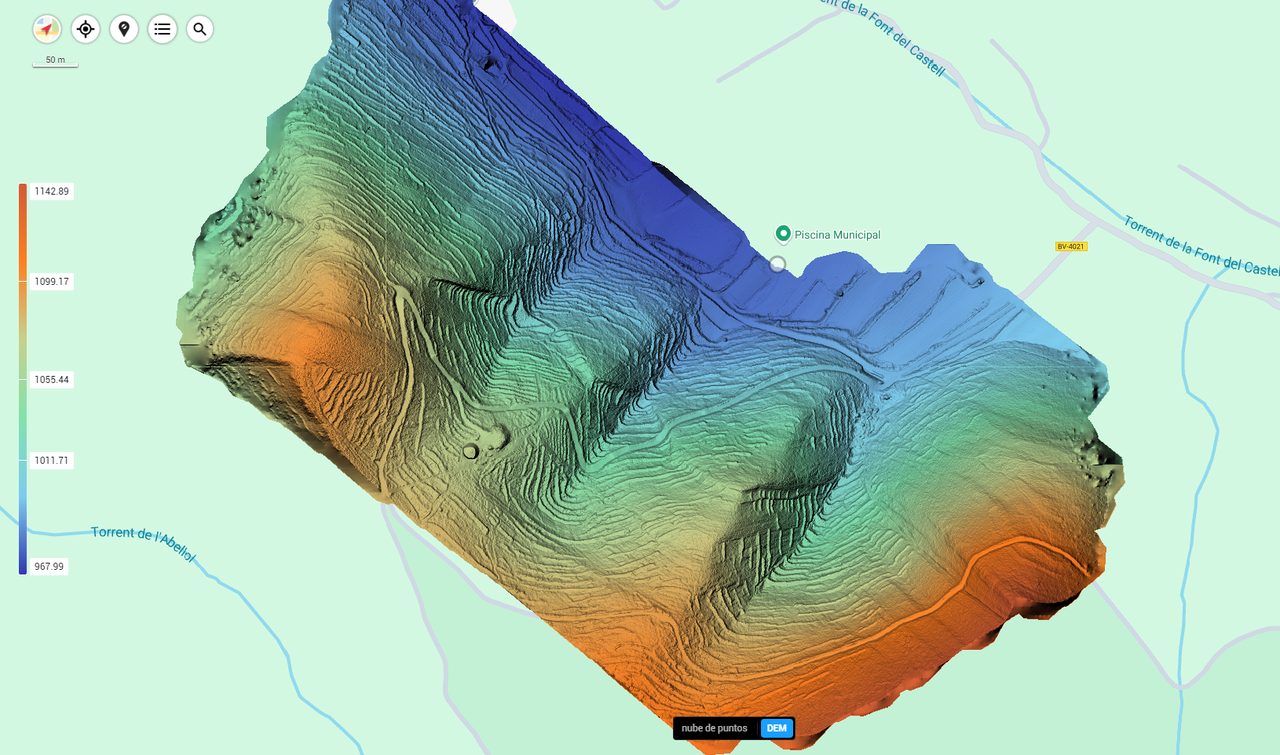

Una vez clasificados los puntos de suelo, generamos el Modelo Digital del Terreno: una representación del relieve «desnudo», sin vegetación. Sobre ese MDT ya se pueden medir pendientes, calcular volúmenes, trazar secciones y alimentar otros estudios técnicos con datos fiables.

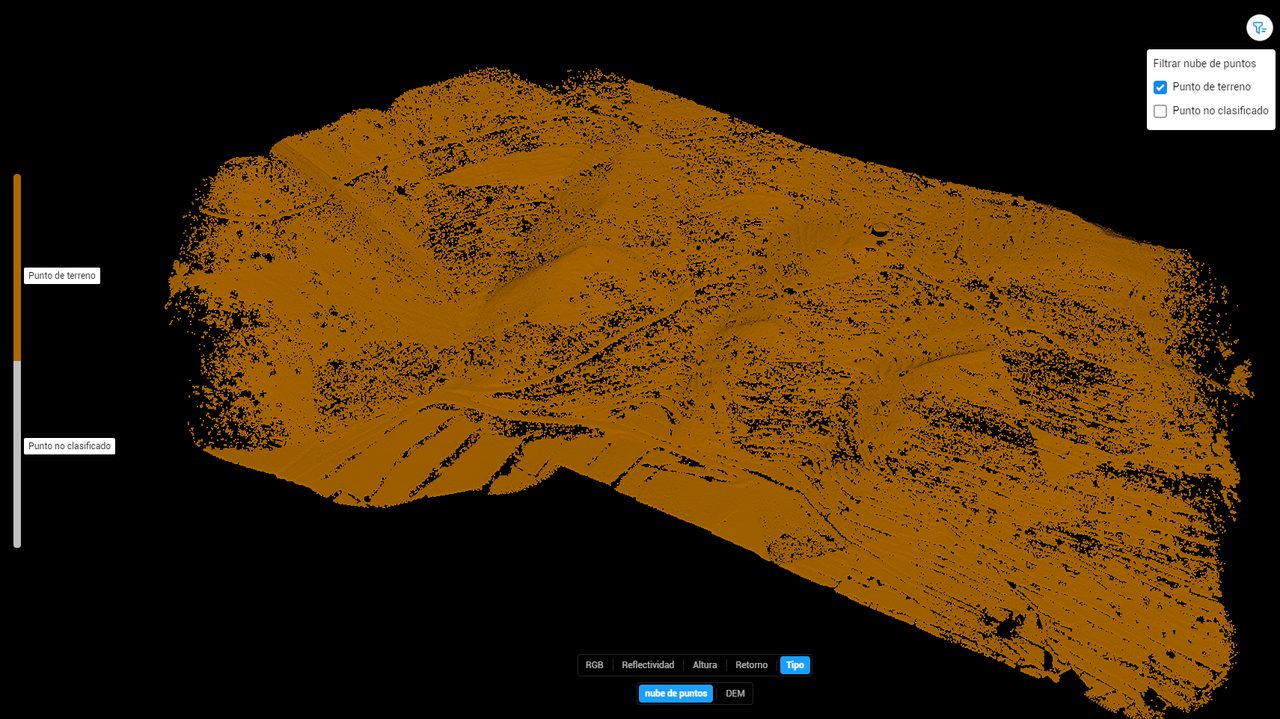

Nube de puntos clasificada y terreno bajo el bosque: el suelo real listo para generar el MDT.
Aplicaciones: de la prevención de incendios a los modelos hidráulicos
Nube de puntos clasificada y terreno bajo el bosque: el suelo real listo para generar el MDT.
El LiDAR permite elaborar inventarios forestales de arbolado y de vegetación arbustiva: altura de la masa, densidad, distancia entre copas y combustible disponible. Esa información es clave para los planes de prevención de incendios, para dimensionar fajas de seguridad y para priorizar trabajos de desbroce con criterios objetivos.
Los estudios de inundabilidad y los modelos hidráulicos necesitan un MDT preciso del cauce y sus márgenes. Como en las lleras hay casi siempre vegetación de ribera, el dron LiDAR es la herramienta idónea: aporta la cota real del lecho y de las orillas, base imprescindible para modelizar el comportamiento del agua y la lámina de inundación.

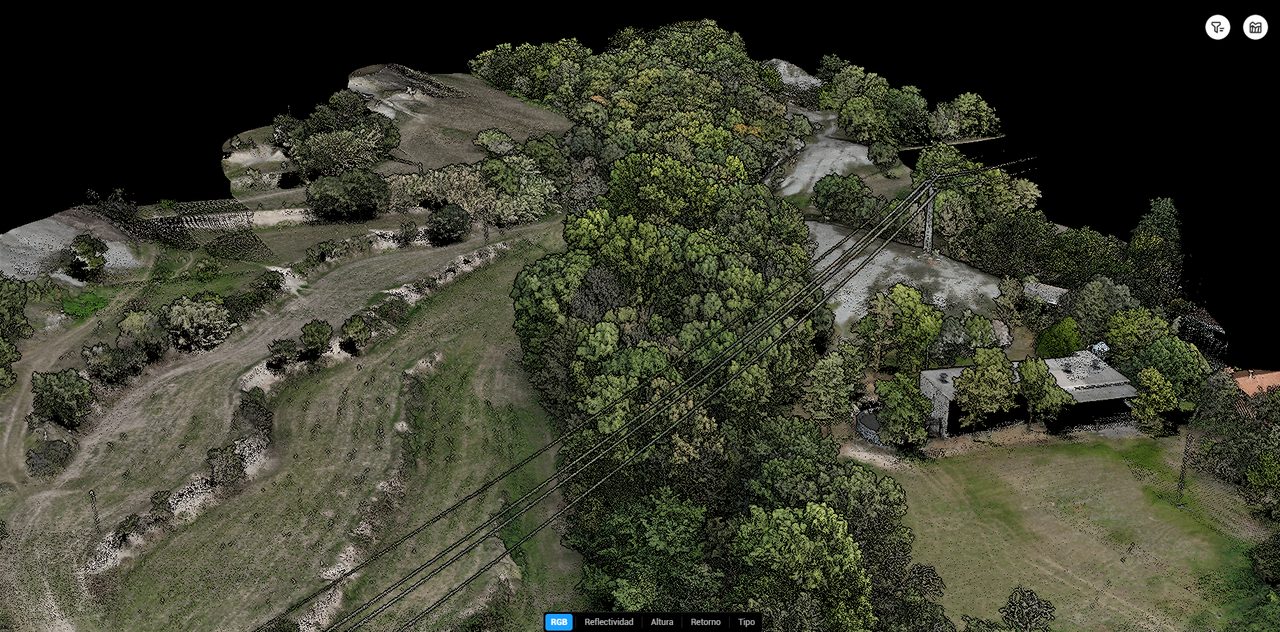

Más allá del medio forestal, el escaneado láser con dron se emplea en topografía y cartografía de grandes superficies, en minería para cálculo de volúmenes, en arqueología y patrimonio para descubrir estructuras ocultas por la vegetación, en agricultura de precisión y en la inspección de infraestructuras. La nube de puntos también se integra en maquetas BIM y permite generar secciones 3D para mediciones y análisis de deformaciones.
Sectores donde aplicamos el dron LiDAR
- Cartografía y mapeo de grandes superficies.
- Gestión forestal y prevención de incendios.
- Ingeniería civil e hidráulica: cauces, inundabilidad y modelos hidráulicos.
- Construcción y urbanismo.
- Minería y extracción: cubicaciones y seguimiento.
- Arqueología y patrimonio cultural.
- Inspección de infraestructuras.
- Agricultura de precisión.
Especificaciones del servicio LiDAR de Droneit
Nuestro servicio de dron LiDAR ofrece una precisión de entre ±1 cm y ±5 cm, ideal para topografía, mapeo geoespacial e inspecciones. En condiciones adecuadas escaneamos hasta 150 hectáreas por jornada, lo que permite levantamientos rápidos de áreas extensas y de difícil acceso. A partir de la nube de puntos entregamos modelos 3D, secciones, MDT/MDE y productos integrables en BIM y SIG/GIS, en formatos como LAS/LAZ, XYZ, DXF, DWG, GeoTIFF y otros, adaptándonos al sistema de coordenadas del proyecto.
-
- Precisión: ±1 a ±5 cm.
- Rendimiento: hasta 150 ha/jornada.
- Tecnología: láser + RTK, multirretorno para discriminar vegetación.
- Entregables: nube de puntos, MDT/MDE, secciones, modelos 3D, integración BIM/GIS.
Cómo trabajamos un proyecto de dron LiDAR
Cada levantamiento empieza por el análisis del emplazamiento y la planificación del vuelo: estudiamos la orografía, la altura de vuelo y las condiciones meteorológicas para garantizar la cobertura y la densidad de puntos necesarias. Durante la captura, el dron equipado con sensor LiDAR y RTK recorre el área de forma autónoma; sobre el terreno desplegamos los puntos de control que amarran el modelo a las coordenadas del proyecto. Después procesamos la nube de puntos —filtrado, clasificación, control de calidad— y generamos los entregables finales. Este flujo permite cubrir zonas extensas y de difícil acceso superando las limitaciones de la topografía convencional, con un ahorro real de tiempo y de coste.
Preguntas frecuentes sobre el dron LiDAR
Sí. El láser emite millones de pulsos y registra varios retornos por pulso; algunos rebotan en las copas y otros llegan hasta el suelo a través de los huecos del follaje. Clasificando esos retornos recuperamos el terreno bajo la vegetación, algo que la fotogrametría por sí sola no puede lograr.
Entre ±1 cm y ±5 cm según la altura de vuelo, la orografía y las condiciones. Es una precisión apta para topografía, cartografía, modelos hidráulicos e inspecciones de ingeniería.
Si hay vegetación o se necesita el terreno real, LiDAR. Si el terreno está despejado y prima el detalle visual y el coste, fotogrametría con ortomosaico. En muchos casos la mejor solución combina ambas técnicas, y en DroneIT te asesoramos sobre cuál conviene a tu objetivo.
Conclusión
El dron LiDAR convierte un problema clásico —la vegetación que oculta el suelo— en una ventaja competitiva. Allí donde la fotogrametría se detiene, el láser sigue capturando el terreno real, con la precisión que exigen la topografía, la cartografía, la prevención de incendios y los modelos hidráulicos. El caso del bosque denso lo demuestra: del follaje impenetrable a un modelo del terreno listo para trabajar.
