Ortofotografía aérea
Ortomosaicos georreferenciados de hasta 1 cm/píxel, sin deformación, con RTK y puntos de control. Los entregamos en GeoTIFF, JPG o PNG, con modelos de elevación y mapas KML/KMZ.

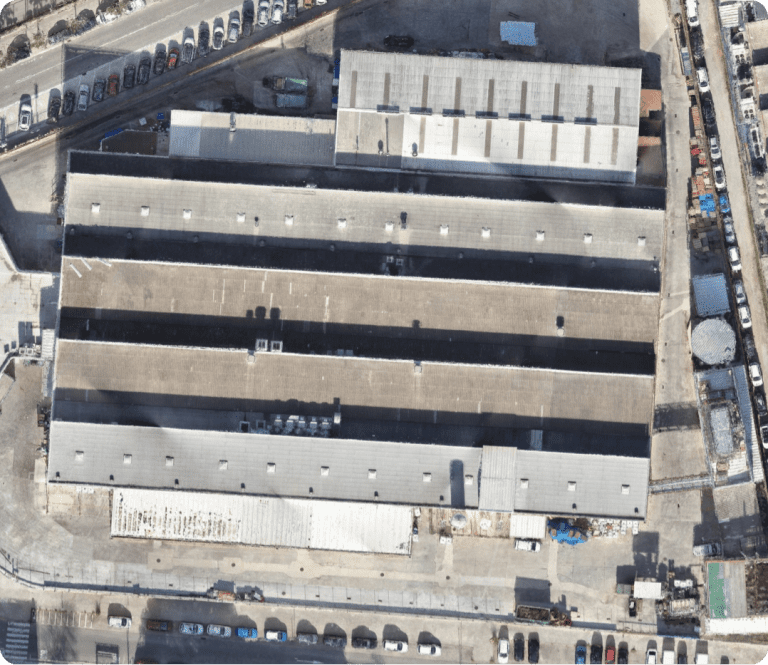

Ortofotografía con dron
La ortofotografía aérea con drones representa una avanzada tecnología en el campo de la cartografía y la medición de superficies, permitiendo la obtención de imágenes georreferenciadas de alta precisión. A través de la captura de múltiples fotografías aéreas y su posterior procesamiento, se generan mapas detallados con una resolución espacial de hasta centímetros por píxel sin deformación lo que garantiza una representación fiel del terreno, infraestructuras y vegetación.
Se trata de una herramienta indispensable para una amplia gama de aplicaciones, desde agricultura de precisión o urbanismo hasta la gestión de recursos naturales y la ingeniería civil.
Constructoras, ingenierías e instituciones confían en nosotros
Especificaciones técnicas
- Resolución
Los ortomosaicos ofrecen una resolución espacial excepcional, pudiendo alcanzar hasta 1 cm/píxel de resolución, en función de la altura a la que se capten las fotografías.
Gracias al solape en la captación de las fotografías, permiten mantener la calidad de la imagen sin aplicar deformaciones, asegurando una representación fiel del terreno.
- Tamaño del píxel
Gracias a que los vuelos con dron se realizan a una altura constante, se mantiene la resolución y tamaño de píxel uniformes en toda la superficie escaneada, garantizando datos coherentes y precisos en todo el modelo digital.
- Georreferencias
Todas las imágenes están georreferenciadas, permitiendo una fácil integración con sistemas de información geográfica (SIG / GIS) y otras herramientas de geolocalización.
- Precisión

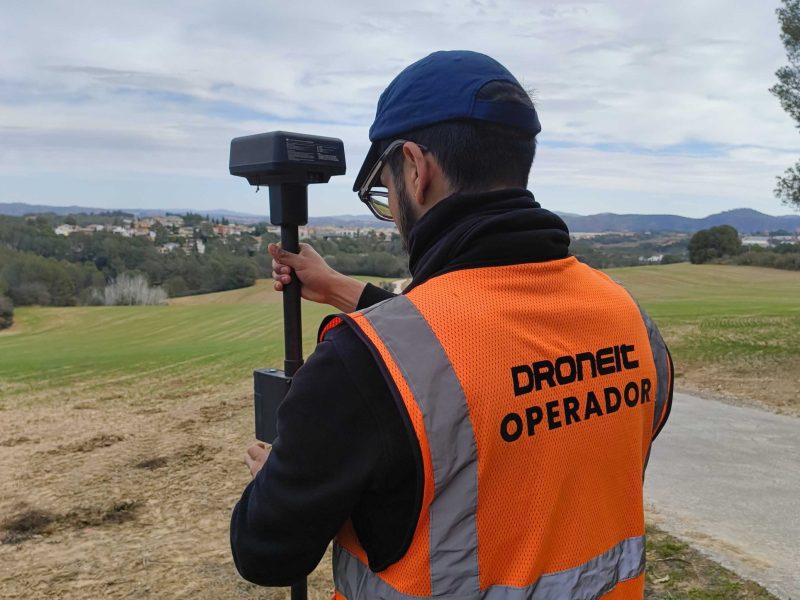

Se alcanza una alta precisión gracias a la corrección de coordenadas mediante el sistema RTK en tiempo real, así como mediante la colocación de puntos de control con equipos topográficos.
Estas herramientas, garantizan la fiabilidad y exactitud de los datos, optimizando la calidad de los modelos generados.
- Compatibilidad
Los ortomosaicos son compatibles con una amplia gama de Sistemas de Información Geográfica (SIG), permitiendo una integración fluida en los flujos de trabajo. Esto amplía las posibilidades de análisis y visualización, facilitando la toma de decisiones basada en datos geoespaciales precisos.
- Tipo de imágenes
Los ortomosaicos pueden ser generados a partir de imágenes RGB, ofreciendo una representación fiel del entorno, o mediante imágenes multiespectrales como RG NIR (Red, Green, Near Infrared y Red Edge), ideales para estudios de vegetación, agricultura de precisión y análisis medioambientales. Además, es posible generar ortomosaicos a partir de imágenes termográficas IRB FFF.
| Especificación | Detalle |
|---|---|
| Resolución | Hasta 1 cm/píxel, según la altura de vuelo |
| Precisión | Corrección de coordenadas con RTK en tiempo real y puntos de control con equipos topográficos |
| Tipo de imágenes | RGB, multiespectral (RG NIR) y termográfica (IRB FFF) |
| Formatos de entrega | Rasterizados: GeoTIFF, JPG, PNG · Modelos de elevación: DEM, DSM, DTM · Mapas: KML, KMZ |
| Equipos | Dron Mavic 3 Enterprise con módulo RTK, estación móvil GNSS D-RTK 2, Matrice 350 RTK y Zenmuse L2 con LiDAR integrado |
| Plazo | Según proyecto: se calcula con la simulación del plan de vuelo y las hectáreas a procesar |
Aplicaciones y Ventajas del Servicio
La ortofotografía aérea con drones permite detectar anomalías estructurales y cambios en el terreno con alta precisión. Facilita la identificación de fisuras, hundimientos y desplazamientos del suelo en infraestructuras y áreas de riesgo. Su integración con Sistemas de Información Geográfica (SIG) optimiza el monitoreo periódico y la planificación en construcción y urbanismo.
El uso de drones en ortofotografía aérea permite realizar inspecciones rápidas y seguras, reduciendo los tiempos de ejecución y optimizando la recopilación de datos con alta precisión. Este método minimiza la exposición a riesgos en infraestructuras críticas y zonas de difícil acceso a los trabajadores, así como garantiza una reducción de costes en el proceso de captación de datos.
Los modelos actualizados con ortofotografía aérea permiten tomar decisiones más acertadas y basadas en datos precisos. Gracias a la actualización constante de información geoespacial, es posible detectar cambios en el terreno, infraestructuras y zonas de riesgo en tiempo real. Esto optimiza la planificación, supervisión y control de proyectos.
La ortofotografía con drones permite obtener mediciones precisas de superficies, volúmenes y distancias con alta resolución y georreferenciación exacta. Gracias a la captura de imágenes aéreas y su procesamiento avanzado, es posible realizar levantamientos topográficos, cálculos de áreas y volúmenes de excavación o relleno, optimizando proyectos en construcción, minería y urbanismo
Entregables
Formatos Rasterizados
- GeoTIFF
- JPG
- PNG

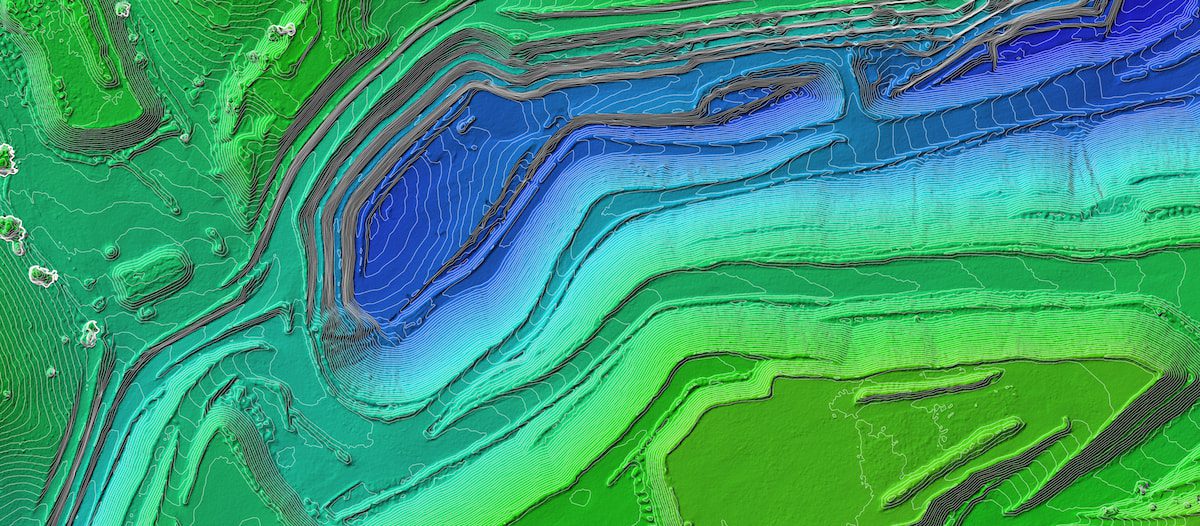

Modelos de elevación
- DEM
- DSM
- DTM
Mapas
- KML
- KMZ
Equipos utilizados
Podemos generar ortofotos con una alta resolución y exactitud gracias a las herramientas y equipos utilizados:
- Dron Mavic 3 Enterprise con Módulo RTKGarantiza precisión centimétrica en cada vuelo.

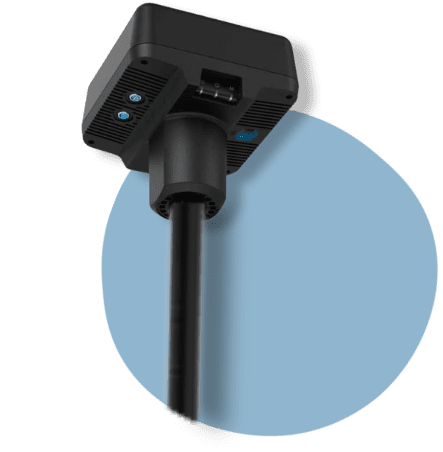

- Estación móvil GNSS D-RTK 2Ofrece datos de posicionamiento altamente precisos para complementar los levantamientos aéreos.
- Matrice 350 RTKDiseñado para proyectos de gran escala con alta estabilidad y capacidad de carga.
- Zenmuse L2 integrado LiDARCaptura datos de alta densidad para modelos 3D y análisis detallados.
Cómo trabajamos
Paso 1: Información del terreno
Nos facilitas la zona y el objetivo del trabajo.
Paso 2: Simulación del plan de vuelo
Estimamos la duración del levantamiento según la superficie a cubrir y las condiciones del área.
Paso 3: Presupuesto y plazo
Calculamos el procesamiento según las hectáreas y te damos presupuesto y plazo de entrega.
Paso 4: Vuelo y entrega
Volamos, generamos el ortomosaico y lo entregamos georreferenciado.

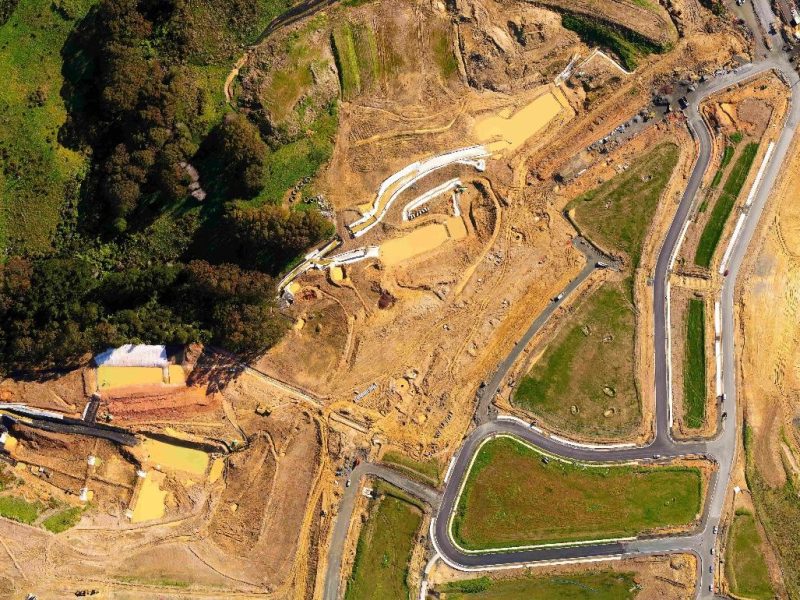

Proyectos destacados
¿Qué es la ortofotografía aérea?
La ortofotografía aérea con drones es una técnica de cartografía aérea que genera imágenes georreferenciadas con alta precisión. Se utiliza en construcción, topografía, agricultura, urbanismo e ingeniería civil para obtener mapas detallados del terreno sin distorsiones.
¿Qué precisión tienen las ortofotografías realizadas con drones?
Las ortofotografías aéreas con drones pueden alcanzar una resolución de hasta 1 cm/píxel, según la altitud del vuelo y el tipo de sensor. La precisión es de ±2 cm, con RTK y puntos de control en tierra. Esto permite realizar mediciones exactas de áreas, volúmenes y distancias.
¿Qué tipo de mediciones se pueden realizar con ortofotografía de drones?
Con ortofotografía aérea, es posible calcular áreas, distancias, volúmenes de excavación y relleno, pendientes y elevaciones con alta precisión. Es una herramienta clave para topografía, minería, control de obras y estudios medioambientales. También se puede emplear para realizar delimitaciones de fincas o parcelas.
¿Cuánto se tarda desde que se realiza el encargo hasta que se realiza una ortofotografía aérea?
El tiempo de entrega de una ortofotografía aérea con drones depende de varios factores clave. Una vez que el cliente nos facilita la información del terreno, realizamos una simulación de plan de vuelo para estimar la duración del levantamiento en función de la superficie a cubrir y las condiciones del área.
Además, según el número de hectáreas a procesar, se calcula el tiempo necesario para el procesamiento y generación del ortomosaico. Con estos dos parámetros, elaboramos un presupuesto detallado y establecemos un plazo de entrega óptimo para garantizar imágenes de alta precisión y datos georreferenciados fiables.
¿Cuál es la diferencia entre una ortofoto y un ortomosaico?
Una ortofoto es una única imagen aérea corregida geométricamente, mientras que un ortomosaico es la combinación de varias ortofotos para cubrir una mayor extensión de terreno.
