La cartografía ha evolucionado de forma radical en los últimos años gracias al uso de drones. Lo que antes requería días o incluso semanas de trabajo con métodos tradicionales, hoy puede realizarse en unas pocas horas mediante drone mapping, una técnica que combina drones, sistemas de posicionamiento de alta precisión y software fotogramétrico para generar mapas, ortofotos y modelos tridimensionales del terreno.
El drone mapping consiste en la captura automática de cientos o miles de fotografías aéreas georreferenciadas que posteriormente se procesan para crear una representación digital precisa del terreno. Su capacidad para obtener información detallada, actualizada y con precisión centimétrica ha convertido esta tecnología en una herramienta indispensable para sectores como la ingeniería, la topografía, la construcción, la minería, la agricultura de precisión o la gestión medioambiental.
En los últimos años, la adopción de drones para cartografía ha experimentado un crecimiento constante impulsado por la reducción de costes, la mejora de los sensores y la evolución del software de procesamiento. Según la European Union Aviation Safety Agency (EASA), los servicios profesionales con drones constituyen uno de los segmentos con mayor crecimiento dentro de la aviación no tripulada, especialmente en aplicaciones relacionadas con la inspección, la topografía y el mapeo del territorio.

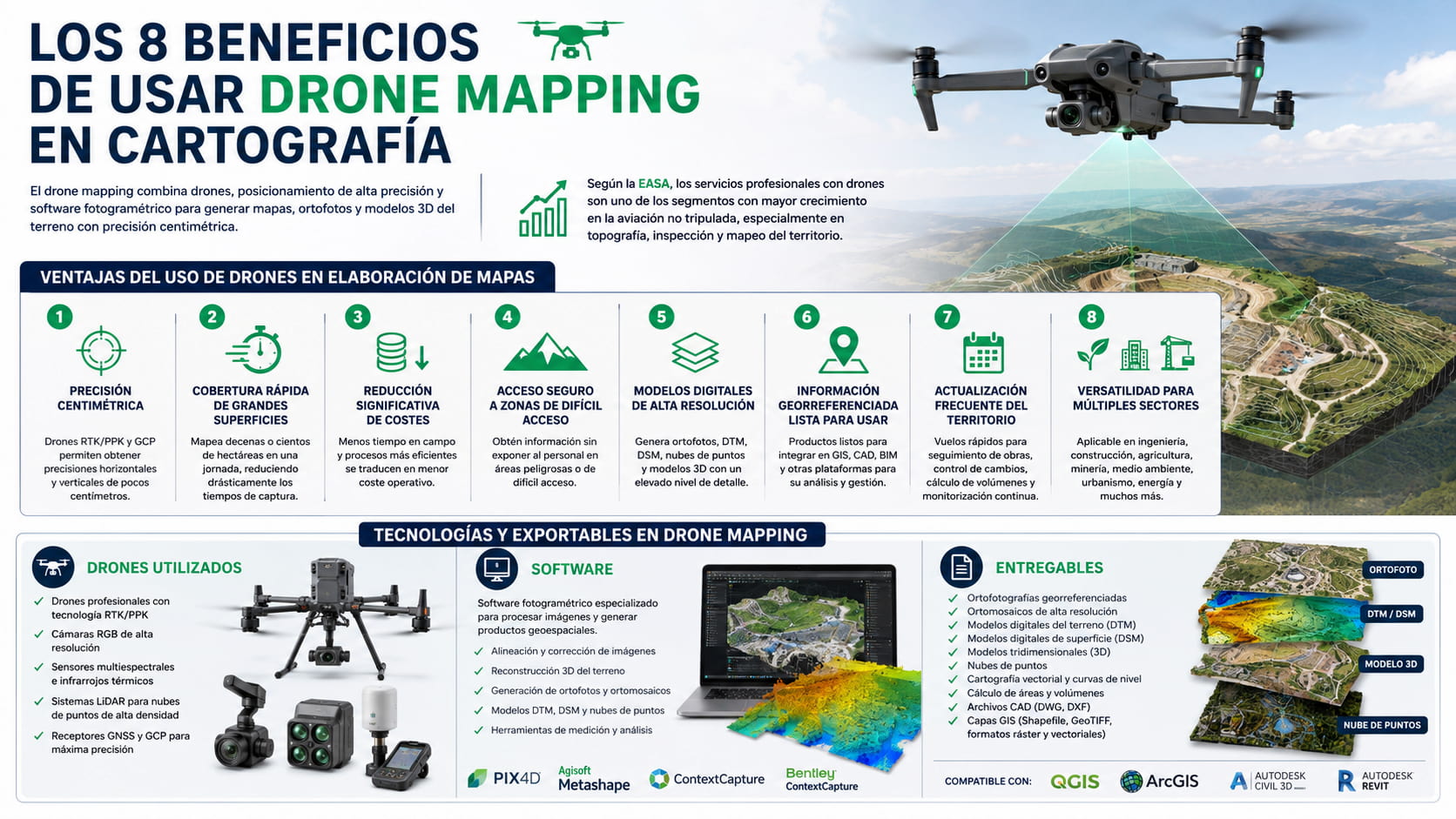

Ventajas del uso de drones en elaboración de mapas
Los drones profesionales equipados con sistemas RTK, PPK y puntos de control terrestre (GCP) permiten obtener precisiones horizontales y verticales de pocos centímetros. Esto garantiza que los modelos cartográficos y topográficos puedan utilizarse para proyectos de ingeniería, obra civil o planificación territorial con un alto nivel de fiabilidad.
Una de las principales ventajas del drone mapping es su elevada productividad. Un único equipo puede cartografiar decenas o incluso cientos de hectáreas en una jornada, reduciendo considerablemente los tiempos de adquisición de datos respecto a los métodos tradicionales.
Al disminuir el tiempo de trabajo en campo y automatizar gran parte del proceso de captura de información, el uso de drones reduce los costes operativos asociados a levantamientos topográficos y cartográficos.
Los drones permiten obtener información en áreas donde el acceso terrestre resulta complicado o supone un riesgo para los operarios, como taludes, canteras, infraestructuras, zonas forestales, cubiertas industriales o áreas afectadas por deslizamientos.
El procesamiento fotogramétrico permite generar ortofotos, ortomosaicos, modelos digitales del terreno (DTM), modelos digitales de superficie (DSM), nubes de puntos y modelos tridimensionales con un elevado nivel de detalle.
Todos los productos obtenidos están georreferenciados y pueden integrarse directamente en plataformas GIS, software CAD, BIM o aplicaciones de ingeniería, facilitando el análisis espacial y la toma de decisiones.
Gracias a la rapidez de los vuelos, es posible repetir levantamientos con frecuencia para realizar seguimientos de obra, controlar movimientos del terreno, calcular volúmenes o monitorizar la evolución de proyectos e infraestructuras.
El drone mapping tiene aplicaciones en numerosos ámbitos:
- Ingeniería civil
- Construcción
- Urbanismo
- Topografía
- Agricultura de precisión
- Minería
- Gestión forestal
- Medio ambiente
- Patrimonio histórico
- Energía e infraestructuras
Tecnologías y exportables en drone mapping
Los trabajos de drone mapping requieren plataformas profesionales capaces de mantener una elevada estabilidad de vuelo y una precisión de posicionamiento centimétrica. Habitualmente se emplean drones equipados con tecnología RTK o PPK, cámaras RGB de alta resolución, sensores multiespectrales, cámaras térmicas e incluso sistemas LiDAR cuando el proyecto exige capturar información bajo vegetación o generar nubes de puntos de alta densidad.
Además del dron, es habitual utilizar receptores GNSS y puntos de control terrestre (GCP) para mejorar la precisión absoluta de los modelos cartográficos.
Tras la captura de imágenes, toda la información se procesa mediante software fotogramétrico especializado que reconstruye el terreno y genera diferentes productos geoespaciales.
Durante el procesamiento se corrigen las coordenadas, se alinean las fotografías y se crean ortomosaicos, modelos digitales del terreno, modelos de superficie, nubes de puntos y modelos 3D listos para su análisis o integración en otros entornos de trabajo.
Dependiendo de las necesidades del proyecto, un servicio de drone mapping puede generar diferentes productos técnicos, entre ellos:
- Ortofotografías georreferenciadas.
- Ortomosaicos de alta resolución.
- Modelos digitales del terreno (DTM).
- Modelos digitales de superficie (DSM).
- Modelos tridimensionales (3D).
- Nubes de puntos.
- Cartografía vectorial.
- Curvas de nivel.
- Cálculo de áreas y volúmenes.
- Archivos CAD (DWG y DXF).
- Capas GIS (Shapefile, GeoTIFF y formatos ráster y vectoriales).
Estos entregables pueden integrarse directamente en software como QGIS, ArcGIS, AutoCAD Civil 3D, Revit o plataformas BIM, facilitando el análisis, la planificación y la gestión de proyectos.
